Trong các hệ thống thủy lực công nghiệp, áp suất biến thiên, tải thay đổi liên tục và yêu cầu về độ chính xác ngày càng cao đang đặt ra nhiều thách thức cho phương pháp điều khiển truyền thống. Với các ứng dụng như máy ép nhựa, máy dập, máy ép thủy lực hay trạm thủy lực tải nặng, chỉ một dao động nhỏ về áp suất hoặc tốc độ cũng có thể ảnh hưởng đến chất lượng sản phẩm, mức tiêu thụ năng lượng và độ ổn định của toàn bộ dây chuyền.

INVT MH860C được phát triển như một giải pháp servo thủy lực hiệu suất cao, tập trung vào ba yêu cầu cốt lõi: phản hồi nhanh, kiểm soát chính xác và tối ưu năng lượng. Thiết bị có thể kết hợp với động cơ PMSM IMS20B để hình thành hệ thống servo thủy lực đồng bộ, đồng thời hỗ trợ nhiều phương án tích hợp cho máy mới, hệ thống OEM và các dự án retrofit.

MH860C là gì?

MH860C là dòng servo drive chuyên dụng cho hệ thống thủy lực, được thiết kế để điều khiển và tối ưu hoạt động của hệ thống theo điều kiện tải thực tế.

Thay vì duy trì hệ thống ở trạng thái công suất cao liên tục, MH860C sử dụng các thuật toán điều khiển chuyên dụng để điều chỉnh hoạt động theo nhu cầu của từng chu kỳ. Nhờ đó, hệ thống có thể kiểm soát tốc độ, áp suất và mô-men hiệu quả hơn, đồng thời nâng cao khả năng đáp ứng trước những thay đổi của tải.

Theo tài liệu của INVT, MH860C thuộc dòng High-Performance Electro-Hydraulic Servo, được định hướng cho các ngành như máy ép nhựa, đùn ống, sản xuất giày, gia công cao su, đúc áp lực, máy ép thủy lực, máy uốn và trạm thủy lực.

Những điểm nổi bật của MH860C

• Thời gian đáp ứng tốc độ ≤ 50 ms
• Thời gian đáp ứng áp suất ≤ 100 ms
• Sai số áp suất ±0.5 bar

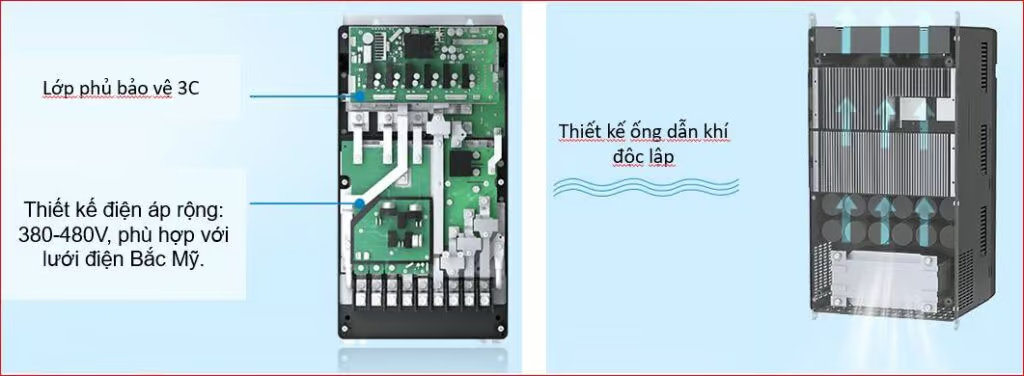

• Dải điện áp 380–480 V
• Tích hợp thuật toán MTPA (Maximum Torque Per Ampere)
• Hỗ trợ bù áp suất và bù mô-men
• Hỗ trợ CANopen, RS485, EtherCAT, PROFINET, PROFIBUS
• Hỗ trợ kết nối với PLC và các hệ thống tự động hóa
• Cơ chế fail-safe khi xảy ra lỗi cảm biến áp suất hoặc encoder
• Không yêu cầu tuning khi kết hợp với IMS20B
• Hỗ trợ Type-C, LCD và sao chép tham số nhanh
• Phù hợp cho hệ thống thủy lực công nghiệp, máy mới, OEM và retrofit.

Phản hồi nhanh, kiểm soát áp suất chính xác

Đối với các ứng dụng thủy lực theo chu kỳ, khả năng phản hồi trước sự thay đổi của tải có ảnh hưởng trực tiếp đến độ ổn định của quá trình.

MH860C có thời gian đáp ứng tốc độ ≤ 50 ms và thời gian đáp ứng áp suất ≤ 100 ms, giúp hệ thống nhanh chóng thích ứng khi điều kiện vận hành thay đổi. Sai số áp suất được kiểm soát ở mức ±0.5 bar, hỗ trợ duy trì áp suất ổn định trong quá trình vận hành.

Đặc tính này đặc biệt phù hợp với những ứng dụng yêu cầu độ lặp lại cao như máy ép nhựa, máy dập, máy ép thủy lực và các hệ thống đúc khuôn.

Thay vì chỉ tập trung vào công suất, MH860C hướng đến việc kiểm soát cách hệ thống phản ứng với tải, từ đó hỗ trợ nâng cao độ ổn định của từng chu kỳ sản xuất.

Tối ưu năng lượng với thuật toán MTPA

Một trong những bài toán lớn của hệ thống thủy lực là năng lượng có thể tiếp tục được tiêu thụ ngay cả khi nhu cầu tải thực tế thay đổi.

MH860C ứng dụng thuật toán MTPA – Maximum Torque Per Ampere, giúp tối ưu khả năng tạo mô-men theo dòng điện sử dụng.

Khi kết hợp với động cơ PMSM phù hợp, hệ thống có thể điều chỉnh hoạt động theo nhu cầu thực tế thay vì duy trì trạng thái tải cao liên tục. Đây là nền tảng để giảm năng lượng tiêu thụ không cần thiết và nâng cao hiệu quả vận hành của hệ servo thủy lực.

Lưu ý: mức tiết kiệm điện thực tế phụ thuộc vào cấu hình máy, chế độ tải, chu kỳ vận hành và điều kiện ứng dụng; do đó, không nên quy đổi thành một tỷ lệ tiết kiệm cố định nếu chưa có dữ liệu đo thực tế.

Ổn định khi tải biến thiên

Trong môi trường sản xuất, tải của máy có thể thay đổi liên tục theo từng giai đoạn của chu kỳ.

MH860C tích hợp các thuật toán bù áp suất và bù mô-men, giúp hệ thống duy trì trạng thái điều khiển ổn định hơn khi tải biến thiên.

Điều này có ý nghĩa đặc biệt đối với các dây chuyền mà độ ổn định của áp suất và khả năng lặp lại có liên quan trực tiếp đến chất lượng thành phẩm.

Với cách tiếp cận này, MH860C không chỉ hướng đến việc tạo ra lực lớn mà còn tập trung vào khả năng kiểm soát lực và áp suất một cách nhất quán trong toàn bộ chu kỳ.

Linh hoạt tích hợp với hệ thống tự động hóa

Đối với OEM và các doanh nghiệp đang nâng cấp máy, khả năng tích hợp là một trong những yếu tố quan trọng khi lựa chọn servo drive.

MH860C hỗ trợ nhiều giao thức truyền thông như: CANopen | RS485 | EtherCAT | PROFINET | PROFIBUS

Nhờ đó, thiết bị có thể kết nối với PLC và các kiến trúc điều khiển hiện đại, tạo điều kiện thuận lợi cho việc tích hợp vào hệ thống tự động hóa hiện hữu.

MH860C cũng hỗ trợ nhiều lựa chọn motor và encoder thông qua các card option encoder, giúp tăng tính linh hoạt khi thiết kế hoặc nâng cấp hệ thống.

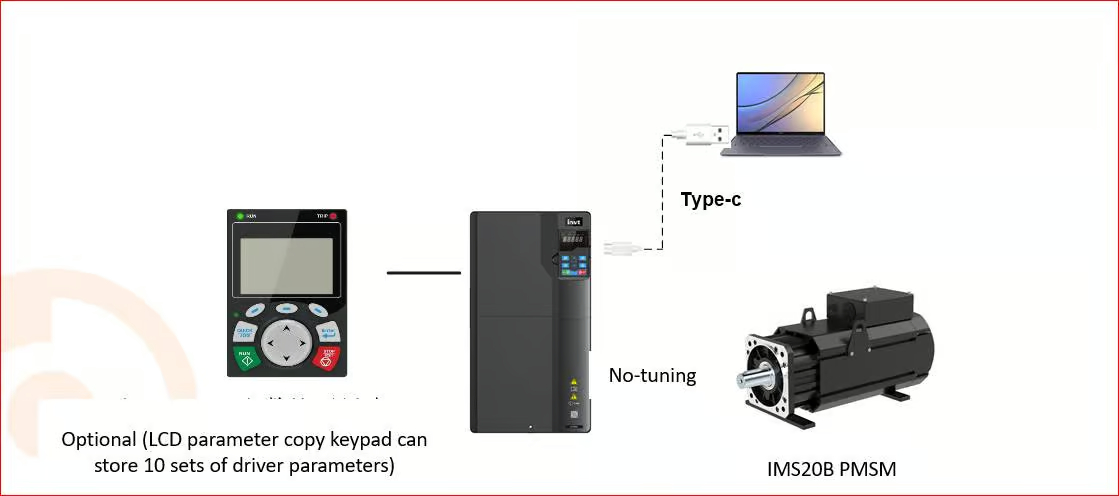

Đối với cấu hình kết hợp MH860C + IMS20B, hệ thống được tối ưu để giảm độ phức tạp khi commissioning. Việc hỗ trợ Type-C, LCD và sao chép tham số nhanh giúp rút ngắn các thao tác thiết lập trong quá trình triển khai.

Hỗ trợ OEM và retrofit

MH860C không chỉ phù hợp với các thiết kế máy mới mà còn có tiềm năng ứng dụng trong các dự án retrofit – nâng cấp hệ thống hiện hữu.

Đối với OEM, khả năng kết nối đa giao thức và hỗ trợ nhiều cấu hình motor, encoder giúp nhà sản xuất máy có thêm lựa chọn khi xây dựng hệ thống điều khiển.

Đối với retrofit, thiết bị có thể được cân nhắc trong các dự án nâng cấp từng phần, trong đó doanh nghiệp muốn cải thiện khả năng điều khiển và hiệu quả vận hành mà không nhất thiết phải thay thế toàn bộ hệ thống máy.

Đây là hướng tiếp cận phù hợp với các nhà máy đang từng bước chuyển đổi từ hệ thống thủy lực truyền thống sang servo thủy lực điều khiển chính xác hơn.

Cơ chế fail-safe giúp hạn chế gián đoạn chu kỳ

Trong các ứng dụng như ép nhựa hoặc đúc khuôn, việc xảy ra lỗi giữa các chu kỳ có thể gây phế phẩm và làm tăng thời gian downtime.

MH860C được thiết kế với cơ chế chuyển đổi chế độ vận hành khi xảy ra một số tình huống lỗi:

Lỗi cảm biến áp suất: Chuyển sang chế độ Constant Speed

Lỗi encoder:  Chuyển sang chế độ Open Loop

Cơ chế này giúp hệ thống duy trì khả năng vận hành trong điều kiện phù hợp, hỗ trợ hoàn thành chu kỳ đang chạy và hạn chế nguy cơ phát sinh phế phẩm do dừng máy đột ngột. Đây là một trong những đặc điểm đáng chú ý của MH860C đối với các dây chuyền mà mỗi lần dừng máy đều có thể kéo theo chi phí đáng kể.

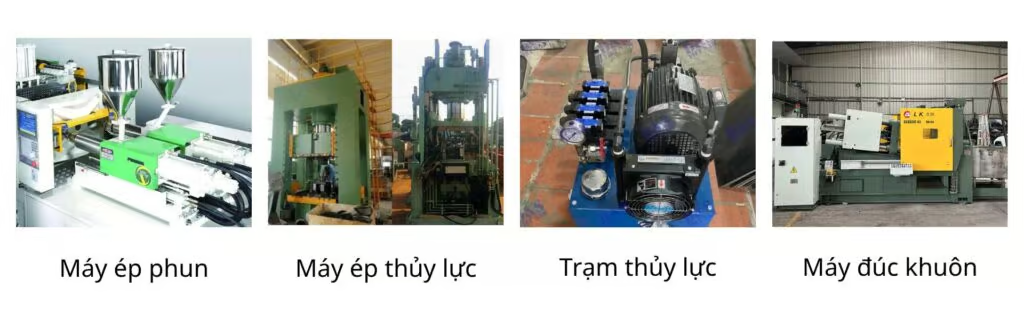

MH860C phù hợp với những ứng dụng nào?

Máy ép nhựa: Kiểm soát tốc độ và áp suất theo từng chu kỳ, hỗ trợ nâng cao độ ổn định của quá trình ép và giảm sai lệch giữa các chu kỳ.

Máy dập kim loại: Đáp ứng yêu cầu về lực, tốc độ và khả năng kiểm soát khi tải thay đổi trong quá trình dập.

Máy ép thủy lực: Tận dụng khả năng kiểm soát áp suất và mô-men để nâng cao hiệu quả vận hành của hệ thống thủy lực.

Máy đúc khuôn: Khả năng phản hồi nhanh và cơ chế fail-safe giúp giảm rủi ro gián đoạn chu kỳ trong các ứng dụng yêu cầu vận hành liên tục.

• Trạm thủy lực và dây chuyền tải nặng: Phù hợp với các hệ thống yêu cầu lực lớn, khả năng kiểm soát ổn định và vận hành theo chu kỳ.
• Máy OEM và dự án retrofit: Lựa chọn phù hợp cho cả thiết kế máy mới và các dự án nâng cấp hệ thống điều khiển hiện hữu. INVT cũng định hướng MH860C cho nhiều lĩnh vực như đùn ống, cao su, đúc áp lực, máy uốn và trạm thủy lực.

MH860C – Giải pháp servo thủy lực đồng bộ

MH860C có thể kết hợp với IMS20B – động cơ PMSM để tạo thành hệ thống servo thủy lực hoàn chỉnh.

Sự kết hợp này hướng đến việc đồng bộ giữa bộ điều khiển – động cơ – hệ thống thủy lực, qua đó giảm độ phức tạp trong quá trình thiết lập và tối ưu khả năng vận hành.

Theo thông tin từ INVT, MH860C được phát triển để kết hợp với dòng motor IMS20B nhằm hình thành hệ thống high-performance electro-hydraulic servo cho các ứng dụng công nghiệp.

Với cấu hình này, doanh nghiệp có thể tiếp cận giải pháp theo hướng tổng thể thay vì lựa chọn riêng lẻ từng thành phần của hệ thống.

MH860C – Tối ưu hệ thống thủy lực từ điều khiển đến hiệu suất

MH860C không chỉ là một servo drive dành cho hệ thống thủy lực. Điểm giá trị của giải pháp nằm ở khả năng kết hợp giữa phản hồi nhanh, kiểm soát áp suất chính xác, tối ưu năng lượng, tích hợp linh hoạt và cơ chế vận hành dự phòng.

Với định hướng ứng dụng cho máy ép nhựa, máy dập, máy ép thủy lực, đúc khuôn, trạm thủy lực, OEM và retrofit, MH860C là lựa chọn đáng cân nhắc cho các doanh nghiệp đang tìm kiếm phương án nâng cấp hệ thống theo hướng hiệu suất cao hơn, kiểm soát tốt hơn và vận hành ổn định hơn.
