MCCB LÀ GÌ? XẾP HẠNG CẦU DAO TỰ ĐỘNG DẠNG KHỐI (MCCB)

Cầu dao tự động dạng khối (MCCB) là thành phần bắt buộc của hệ thống điện, cung cấp khả năng bảo vệ quá tải và bảo vệ ngắn mạch. Trong hầu hết các trường hợp, MCCB được lắp đặt trong bảng phân phối điện chính của một cơ sở, cho phép hệ thống dễ dàng tắt khi cần thiết. MCCB có nhiều kích cỡ và định mức khác nhau, tùy thuộc vào kích thước của hệ thống điện.

Table of Contents

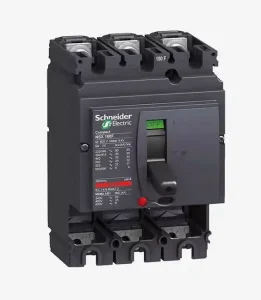

Cầu dao tự động dạng khối là gì

Cầu dao tự động dạng khối hay MCCB, là thiết bị an toàn được sử dụng để bảo vệ mạch điện khỏi tình trạng quá tải hoặc ngắn mạch. Thiết bị này hoạt động bằng cách tự động cắt nguồn điện khi xảy ra sự cố hoặc tình trạng quá dòng, do đó ngăn ngừa mọi hư hỏng cho hệ thống điện. MCCB có thể được sử dụng trong cả hệ thống điện áp thấp và điện áp cao.

Ngoài việc cung cấp khả năng bảo vệ chống lại lỗi, chúng còn cung cấp khả năng cô lập mạch để bảo trì. MCCB thường được lắp đặt trong bảng phân phối và cung cấp chỉ báo có thể nhìn thấy để người dùng biết khi nào nguồn điện bị tắt.

Các thành phần chính của MCCB là:

Vỏ đúc

Vỏ đúc hoặc khung là đệm giữ mọi bộ phận của máy cắt mạch tại chỗ. Nó được chế tạo chắc chắn từ ‘polyester thủy tinh’ hoặc ‘nhựa composite nhiệt rắn’ tạo ra độ bền cách điện tuyệt vời mặc dù có kích thước nén.

Các đầu cuối

Các đầu cuối đóng vai trò là đầu nối giữa các dây dẫn bên ngoài và vỏ đúc. Chúng phải được kết nối đúng cách để ngăn ngừa sản sinh nhiệt bất thường.

Thiết bị vận hành

Đây là công tắc mở và đóng vỏ đúc. Tay cầm của nó kết nối lực kéo của thiết bị và lực đẩy thủ công.

Bộ phận ngắt

Hệ thống ngắt bao gồm các cảm biến điện từ phản ứng với dòng điện và nhiệt độ kích hoạt Thiết bị vận hành trong trường hợp ngắn mạch hoặc quá tải dòng điện. Có thể nhấn nút của nó để đặt lại máy cắt mạch.

Buồng hồ quang

Vai trò chính của Bình chữa cháy hồ quang là ngăn chặn và tách hồ quang có thể làm hỏng máy cắt mạch của bạn. Hành động này dẫn đến việc tiêu diệt dòng điện chạy trong máy cắt mạch. Bên trong buồng hồ quang là các tiếp điểm. Vai trò của chúng là dẫn và ngắt các chức năng. Mặt khác, Arc ‘Runners hoạt động như các điện cực mới cho hồ quang. Mặt khác, Arc Chutes nén hồ quang ở giữa các lớp cách điện thành bên.

Ứng dụng của cầu dao tự động dạng khối

Khi ứng dụng, MCCB được thiết kế để xử lý dòng điện cao, đặc biệt là trên các thiết bị đắt tiền. Bạn thường thấy MCCB được sử dụng phổ biến trong các máy móc công nghiệp như sau:

Động cơ

MCCB bảo vệ động cơ bằng cách cài đặt để điều chỉnh dòng điện khởi động và tạo độ trễ cần thiết. Khi thực hiện đúng cách, động cơ được bảo vệ khỏi tình trạng quá tải mà không kích hoạt cơ chế ngắt mạch.

Máy hàn

Máy hàn sử dụng dòng điện cao mà máy cắt thông thường không xử lý được. Có thể sử dụng MCCB để bảo vệ máy hàn bằng cách kết nối máy với máy cắt của chính nó.

Máy phát điện

Người ta biết rộng rãi rằng máy phát điện tạo ra mức ampe cao và cần máy phát điện đắt tiền. Để bảo vệ các mạch liên kết và máy phát điện khỏi các lỗi có thể xảy ra trong hệ thống, việc có MCCB là điều cần thiết vì nó có thể xử lý định mức dòng điện cao và bảo vệ máy phát điện của bạn khi cần.

Ngân hàng tụ điện

MCCB làm giảm dòng điện, do đó, hiệu chỉnh ‘hệ số công suất’ trong các hệ thống thương mại và công nghiệp.

Chế độ ngắt có thể điều chỉnh

Các cài đặt này cho phép sử dụng MCCB trong các thiết bị dòng điện thấp trong gia đình. Điều này làm cho nó trở thành một ứng dụng toàn diện vì nó có thể được điều chỉnh giữa các cài đặt dòng điện thấp và cao.

Bộ cấp điện

MCCB có các cài đặt có thể điều chỉnh được và cho phép nó xử lý dòng điện cao. Nếu được áp dụng cho bộ cấp điện tạo ra hàng trăm ampe, MCCB có thể dễ dàng phân tán các năng lượng này. Nó cũng hoạt động như ‘bộ ngắt mạch đầu vào’ chính của nó.

Xếp hạng của cầu dao tự động dạng khối

Cầu dao tự động dạng khối (MCCB) có nhiều xếp hạng khác nhau để xác định hiệu suất và tính phù hợp của chúng đối với các ứng dụng khác nhau. Một số xếp hạng máy cắt mạch vỏ đúc chính bao gồm:

Dòng điện định mức (In) là giá trị vượt quá khi bảo vệ quá tải đạt đến điểm tới hạn. Bạn có thể sửa đổi các giá trị này trong MCCB.
Dòng điện khung định mức (Inm) là giá trị dung lượng tối đa của MCCB và quyết định ‘hình dạng vật lý’ của nó.
Điện áp cách điện định mức (Ui) là dòng điện tối đa mà MCCB có thể xử lý được như bằng chứng từ các thử nghiệm đã tiến hành. Nó lớn hơn điện áp làm việc định mức để đưa ra biên độ an toàn được phân bổ khi sử dụng.
Điện áp làm việc định mức (Ue) là điện áp hoạt động không bị gián đoạn của MCCB. Thông thường, giá trị này bằng hoặc gần với mức điện áp hệ thống tiêu chuẩn.
Khả năng ngắt mạch ngắn mạch hoạt động (Ics) là ‘dòng điện lỗi tối đa mà MCCB có thể ‘ngắt mà không gây hư hỏng vĩnh viễn. Bạn có thể tiếp tục sử dụng MCCB sau khi ngắt lỗi, miễn là nó không vượt quá giới hạn.
Tuổi thọ cơ học là số lần bạn có thể vận hành thiết bị theo cách thủ công trước khi nó bị trục trặc.
Tuổi thọ điện là số lần ước tính MCCB có thể ‘ngắt trước khi nó hoàn toàn không sử dụng được nữa.

Cầu dao tự động dạng khối so với cầu dao tự động truyền thống

Cầu dao tự động truyền thống có thể hoạt động dưới 100 ampe với định mức ngắt mạch dưới 18.000 ampe. Chúng không có cảm biến ngắt để phát hiện dòng điện vượt quá. Chúng không thể được sửa đổi vì chúng được thiết kế để phù hợp với mạch điện thấp. Chúng cũng được sử dụng cho mục đích gia dụng, như các thiết bị nhỏ và hệ thống dây điện trong nhà.

Mặt khác, MCCB có thể được sửa đổi với cài đặt ngắt mạch của chúng cho các mẫu cao hơn. Chúng có thể tạo ra ampe trong khoảng từ 10-2.500 và định mức ngắt mạch được ước tính trong khoảng từ 10.000-200.000 ampe. Điều này cho phép chúng được điều chỉnh để xử lý giữa dòng điện thấp và cao.

Với công suất cao hơn, không có gì ngạc nhiên khi chúng có thể được sử dụng trong động cơ, máy hàn và nhà máy, vì chỉ cần điều khiển từ xa để ngắt và bật hoặc tắt chúng. Chúng cũng được sử dụng trong mục đích thương mại hoặc công nghiệp làm nguồn điện dự phòng.

Thông thường, chúng được đặt lại sau khi bị ngắt. Người ta phải tìm hiểu nhà sản xuất trước khi quyết định chọn một nhà sản xuất để đảm bảo rằng mình có thể tin tưởng vào MCCB chất lượng cao và bền lâu.

Kết luận

MCCB là thiết bị không thể thiếu trong bất kỳ hệ thống dây điện công nghiệp, thương mại hoặc gia đình nào. Chúng được thiết kế để có thể điều chỉnh và có thể xử lý dòng điện thấp và cao. Cài đặt chuyến đi của chúng cho phép chúng được sử dụng trong các ứng dụng như động cơ và máy hàn, trong khi công suất cao hơn của chúng cho phép chúng xử lý các bộ cấp điện lớn. Trong mọi trường hợp, điều quan trọng là phải tham khảo ý kiến của nhà sản xuất để có được MCCB đáng tin cậy và chất lượng cao.
