Đặc điểm kỹ thuật:
- Dải công suất:
- 3 pha, 3.3 kV: 185 – 2.240 kW
- 3 pha, 6 kV: 185 – 6.000 kW
- 3 pha, 10 kV: 220 – 10.000 kW
- Điện áp đầu vào:
- AC 3 pha, 3 kV / 3,3 kV / 6 kV / 6,6 kV / 10 kV / 11 kV
- Dải điện áp: -15% đến +10%
- Tần số: 50/60 Hz ±5%
- Hệ số công suất: ≥ 0,97 (tại đầy tải)
- Hiệu suất hệ thống: ≥ 96% (tại đầy tải)
- Hệ số hài dòng điện đầu vào: ≤ 2%, đáp ứng tiêu chuẩn IEC và IEEE 519-1992
- Điện áp đầu ra:
- 0 – 3 kV / 3,3 kV / 6 kV / 6,6 kV / 10 kV / 11 kV
- Tần số đầu ra: 0 – 120 Hz
- Hệ số hài dòng điện đầu ra: ≤ 2%
Tính năng nổi bật:
- Chế độ điều khiển đa dạng:
- Điều khiển vector vòng hở
- Điều khiển vector không gian PWM
- Hệ thống điều khiển:
- Sử dụng DSP, FPGA, ARM
- Màn hình cảm ứng 10 inch
- Khả năng quá tải:
- 120% dòng điện danh định trong 120 giây
- 150% trong 5 giây
- 200% bảo vệ tức thời
- Tín hiệu I/O:
- 16 cổng đầu vào logic
- 20 cổng đầu ra relay
- 3 cổng đầu vào tương tự
- 4 cổng đầu ra tương tự
- Hỗ trợ truyền thông Modbus (RS485), tùy chọn Profibus-DP, Ethernet
Ứng dụng thực tiễn:

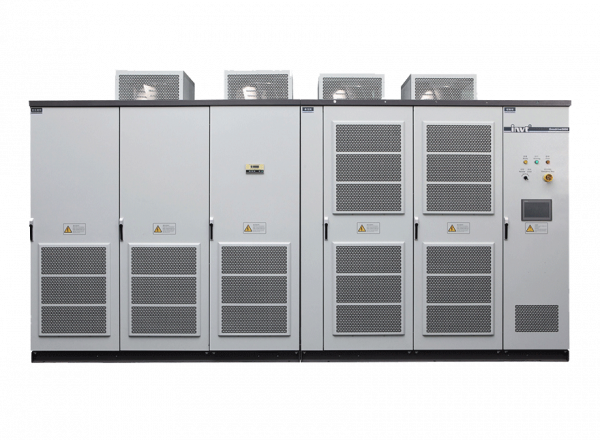

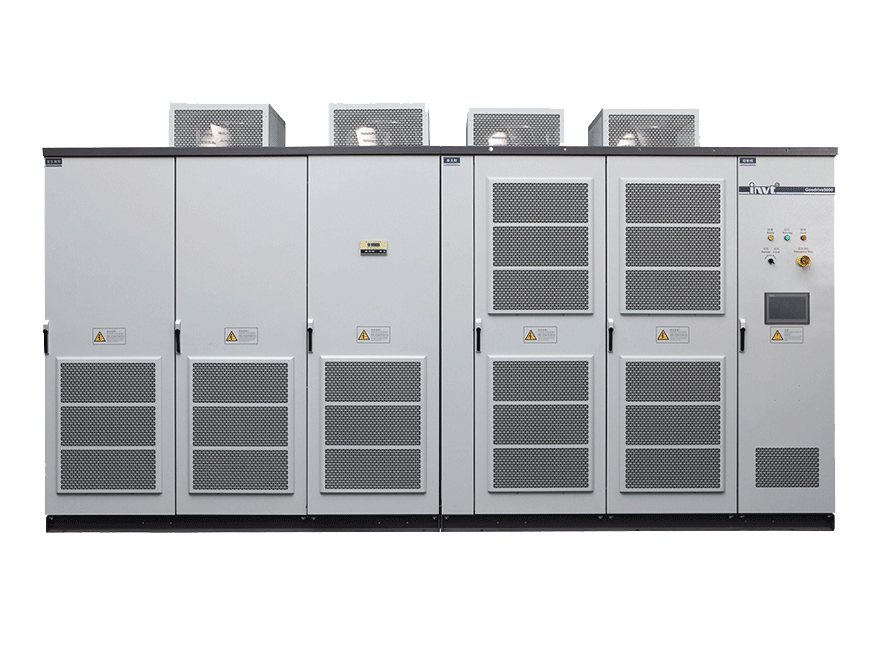

Biến tần GD5000 đã được Công ty Cổ phần Thép Hòa Phát sử dụng để điều khiển quạt hút bụi tĩnh điện lò thiêu kết, giúp hệ thống hoạt động hiệu quả và tiết kiệm điện năng tiêu thụ.
Lợi ích khi sử dụng GD5000:
- Tiết kiệm năng lượng
- Tăng tuổi thọ thiết bị
- Giảm chi phí bảo trì
- Nâng cao hiệu suất vận hành
