Đặc điểm kỹ thuật:
- Dải công suất: 0,75 kW đến 37 kW
- Điện áp đầu vào: AC 3 pha, 380V (-15%) đến 440V (+10%)
- Tần số đầu vào: 50 Hz hoặc 60 Hz; dải cho phép: 47 – 63 Hz
- Điện áp đầu ra: 0 – điện áp đầu vào
- Tần số đầu ra: 0 – 150 Hz
Tính năng nổi bật:
- Chế độ điều khiển: SVPWM, SVC
- Loại động cơ hỗ trợ: Động cơ không đồng bộ (AM)
- Tỷ lệ điều chỉnh tốc độ: 1:200 (SVC)
- Độ chính xác tốc độ: ±0,2% (SVC)
- Mô-men khởi động: 0,25 Hz/150% (SVC)
- Khả năng quá tải: 100% trong thời gian dài, 120% trong 1 phút và 170% trong 10 giây
- Bảo vệ: Hơn 30 chức năng bảo vệ lỗi như quá dòng, quá áp, thiếu điện áp, quá nhiệt, mất pha, thiếu tải và quá tải
Giao diện ngoại vi:
- Ngõ vào analog: 1 ngõ vào 0-10V/0-20mA
- Ngõ vào số: Hỗ trợ nguồn bên trong 24V; hỗ trợ ngõ vào điện áp của nguồn điện bên ngoài (-20%)24–48VDC(+10%) và (-10%)24–48VAC(+10%); thiết bị đầu cuối đầu vào hai chiều, hỗ trợ đồng thời các phương thức kết nối NPN và PNP
- Ngõ ra relay: 3 ngõ ra rơle có thể lập trình với công suất tiếp điểm: 3A/AC 250V, 1A/DC 30V
Điều kiện hoạt động:
- Nhiệt độ môi trường: -10°C đến +50°C; giảm hiệu suất khi nhiệt độ vượt quá 40°C
- Độ cao: Dưới 1.000 m; yêu cầu giảm hiệu suất nếu trên 1.000 m
- Cấp bảo vệ: IP20
- Phương pháp làm mát: Làm mát bằng gió cưỡng bức

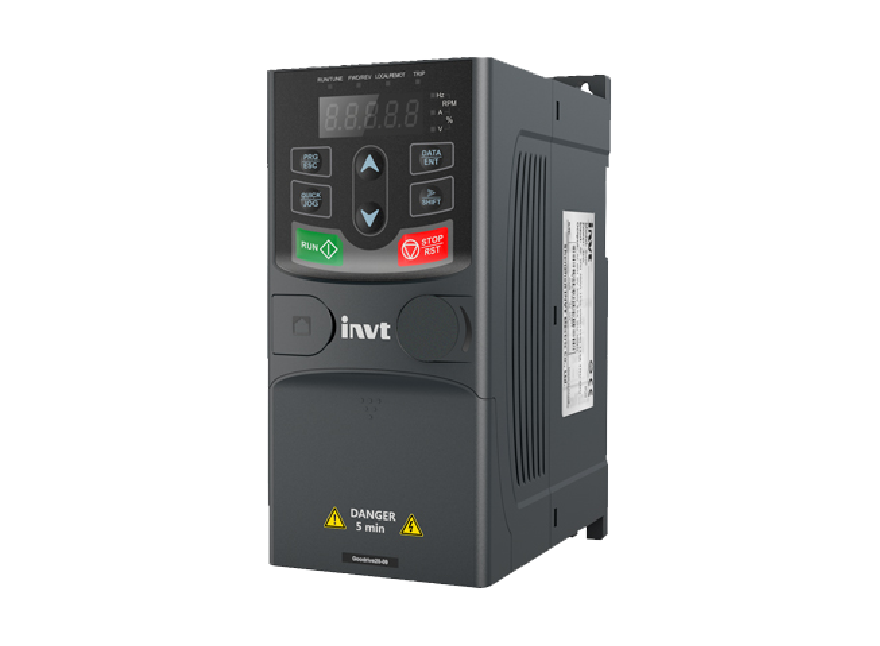

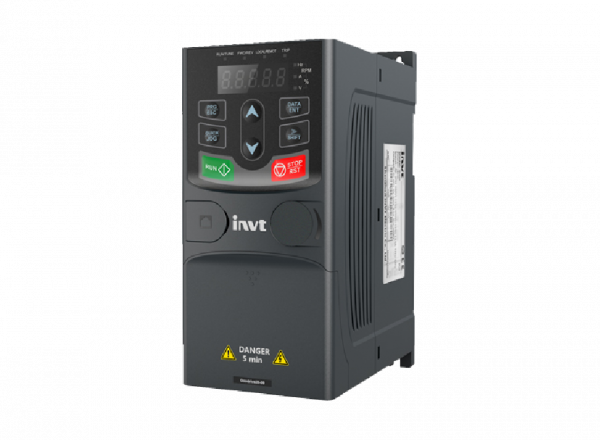

Với thiết kế nhỏ gọn và khả năng tương thích điện từ đạt tiêu chuẩn EMC, biến tần GD20-09 đáp ứng yêu cầu về môi trường tiếng ồn thấp và EMI thấp trong các ứng dụng cẩu trục.
